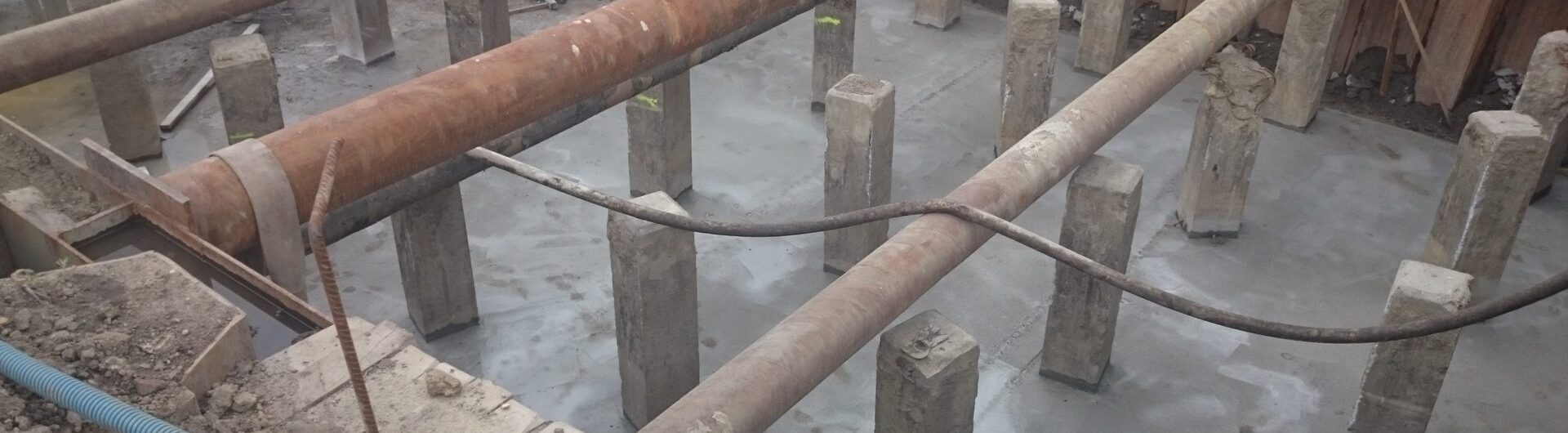

Tam, gdzie potrzebny jest pionowy, szczelny i nośny brzeg — przy nabrzeżu, w wykopie obok wody albo w grodzy odcinającej teren robót od rzeki — najczęściej sięga się po ściankę szczelną. To jedna z podstawowych konstrukcji budownictwa hydrotechnicznego: zespół połączonych ze sobą profili (grodzic) pogrążonych w gruncie, tworzących ciągłą przegrodę. Wyjaśniamy, jakie ścianki szczelne się stosuje, jak dobiera się profil i jak wygląda pogrążanie w praktyce.
Czym jest ścianka szczelna
Ścianka szczelna to konstrukcja z elementów (grodzic) łączonych na zamki, wbijanych lub wciskanych w grunt tak, by powstała szczelna i ciągła przegroda. Pracuje jako konstrukcja oporowa — przenosi parcie gruntu i wody — oraz jako bariera ograniczająca filtrację. W zależności od zadania może być rozwiązaniem tymczasowym (zabezpieczenie wykopu, grodza na czas robót) albo trwałym elementem obiektu (nabrzeże, umocnienie brzegu, przyczółek).
Rodzaje ścianek szczelnych
Stalowe (grodzice Larsen)
Najpopularniejsze i najbardziej uniwersalne. Grodzice walcowane na gorąco — potocznie „larseny” od profilu typu U — przenoszą duże obciążenia i nadają się zarówno do konstrukcji tymczasowych, jak i trwałych. Stosuje się je przy nabrzeżach, grodzach, zabezpieczeniach głębokich wykopów i przyczółkach. Profile można odzyskać po zakończeniu robót tymczasowych albo pozostawić jako element docelowy.
Winylowe (PVC) i kompozytowe
Lżejsze, odporne na korozję i agresywne środowisko wodne. Sprawdzają się przy mniejszych obciążeniach — niskie nabrzeża, umocnienia brzegów stawów i kanałów, obudowy rowów. Tańsze w transporcie i pogrążaniu, ale o ograniczonej nośności w porównaniu ze stalą.
Żelbetowe
Prefabrykowane lub wykonywane na miejscu, stosowane tam, gdzie potrzebna jest duża trwałość i masywna konstrukcja oporowa. Cięższe i droższe w realizacji, dlatego rezerwowane do zadań o odpowiedniej skali.
Drewniane (historyczne)
Najstarszy typ ścianek. Zanim upowszechniła się stal, to właśnie ścianki i pale drewniane były podstawą budowy nabrzeży — i do dziś bardzo wiele istniejących nabrzeży, pomostów i umocnień opiera się na konstrukcjach drewnianych. Po dziesięcioleciach pracy w wodzie wymagają one oceny, a często remontu lub wymiany — dlatego natrafia się na nie głównie przy remontach nabrzeży i modernizacji starych obiektów. Współcześnie drewno stosuje się rzadziej, przede wszystkim w obiektach zabytkowych i tam, gdzie liczy się naturalny charakter brzegu, bo ustępuje stali trwałością i nośnością.
Gdzie stosuje się ścianki szczelne
- Nabrzeża i przystanie — pionowa konstrukcja oporowa na styku lądu i wody (zob. remont nabrzeża).
- Zabezpieczenie wykopów — głębokie wykopy w sąsiedztwie wody, budynków lub infrastruktury.
- Grodze — odcięcie placu budowy od wody, umożliwiające pracę „na sucho”.
- Umocnienia brzegów — pionowy brzeg tam, gdzie nie ma miejsca na skarpę (zob. umocnienia brzegów).
- Przyczółki i przepusty — elementy obiektów mostowych i hydrotechnicznych.
- Bariery przeciwfiltracyjne — ograniczenie przepływu wody gruntowej.
Dobór profilu — od czego zależy
O doborze grodzicy decyduje statyka, nie cennik. Pod uwagę bierze się wysokość ścianki i głębokość zagłębienia, parcie gruntu i wody, obciążenia użytkowe (naziom, ruch, cumowanie), warunki gruntowo-wodne oraz to, czy konstrukcja jest tymczasowa czy trwała. Przy większych wysokościach ściankę dodatkowo kotwi się lub rozpiera, żeby ograniczyć przemieszczenia. Zbyt słaby profil oznacza nadmierne ugięcia albo utratę stateczności — a poprawa po fakcie jest wielokrotnie droższa niż prawidłowy dobór na etapie projektu.
Pogrążanie ścianki — metody
- Wibromłot (pogrążanie wibracyjne) — najszybsza i najczęstsza metoda; wibracje zmniejszają tarcie gruntu i pozwalają wprowadzić grodzicę. Wymaga kontroli wpływu drgań na sąsiednią zabudowę.
- Wciskanie statyczne (metoda bezwibracyjna) — grodzice wciskane siłownikami, bez drgań i hałasu; rozwiązanie do terenów zwartej zabudowy i obiektów wrażliwych.
- Wbijanie udarowe (kafar) — w gruntach trudnych, gdy wibracje są niewystarczające.
Dobór metody zależy od gruntu, otoczenia i wymagań co do drgań i hałasu. W terenie zabudowanym zwykle decyduje wpływ na sąsiednie obiekty.
Formalności — zgoda wodnoprawna
Ścianka szczelna w korycie, na brzegu lub w zasięgu wód to najczęściej urządzenie wodne albo roboty wymagające zgody wodnoprawnej. W praktyce potrzebny bywa operat wodnoprawny i pozwolenie wodnoprawne, a w mniejszych zadaniach — zgłoszenie. Dokumentację warto przygotować równolegle z projektem konstrukcji, żeby formalności nie zatrzymały robót.
Najczęstsze pytania (FAQ)
Czym jest grodzica Larsen?
To stalowy profil (typu U) łączony na zamki w ciągłą ściankę. „Larsen” to potoczna nazwa od typu profilu — dziś używana ogólnie dla stalowych grodzic.
Czy ściankę szczelną można później odzyskać?
Stalowe grodzice z konstrukcji tymczasowych zwykle da się wyciągnąć i użyć ponownie. Ścianki trwałe pozostają w gruncie jako element obiektu.
Wibromłot czy wciskanie statyczne?
W otwartym terenie zwykle wibromłot (szybciej i taniej). Przy zwartej zabudowie lub obiektach wrażliwych na drgania — wciskanie statyczne.
Czy na ściankę potrzebne jest pozwolenie wodnoprawne?
Najczęściej tak, jeśli ścianka jest w wodzie lub w jej zasięgu. Zakres ustala się indywidualnie.
